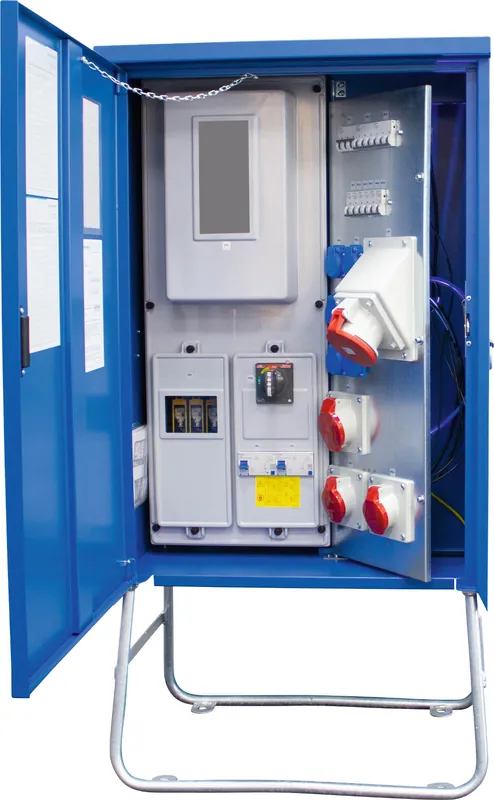

Sonderangebot as-Schwabe Anschlußverteiler-Endverteiler-Schrank A-V-E 1

Baustromverteiler A-V-E-1, konform der NORM DIN VDE 0100-704 Normänderung 2018.

Produktbeschreibung:

• Baustromverteiler in stabilem Stahlschrank mit schwermetallfreier Kunststofflackierung in blau
• verschließbare Einfachtür mit Federfallriegel für Vorhängeschloss und Griffmulde
• mit seitlichen Transportgriffen, zwei Kranösen oben, Zugentlastungsschiene
• Befestigungslaschen für Erdnägel und Erdungsschraube
• DS-Zählerplatz nach DIN 43870/2 vorhanden: Lieferung erfolgt ohne Zähler
• IP44: bei geschlossener Tür, IP21: bei geöffneter Tür

Technische Daten:

• 55 kVA

Eingang:

• Kabeleinführung M63 mit Zugentlastung bis max. 50 mm2
• Absicherung Anschluss: 1× NH00-Sicherungslasttrennschalter mit 100 A mit Bügelklemmen 10-50mm2

Ausgang:

• 1x CEE Steckdose 400 V, 63 A, 5-polig
• 2x CEE Steckdosen 400 V, 32 A, 5-polig
• 3x CEE Steckdosen 400 V, 16 A, 5-polig
• 6x Schutzkontaktsteckdosen 230 V, 16 A

Absicherung Ausgänge:

• 1x Leitungsschutzschalter 3P 80A mit thermisch-magnetischem Auslöser
• 1x FI 63 A, 4-polig, 300 mA, Typ B allstromsensitiv
• 1x FI 63 A, 4-polig, 30 mA, Typ B allstromsensitiv
• 1x LS D 50 A, 3-polig
• 1x LS C 50 A, 3-polig
• 2x LS C 32 A, 3-polig
• 3x LS C 16 A, 3-polig
• 6x LS C 16 A, 1-polig

Einsatzbereich:

• für den Einsatz im Innenbereich
• für Einsatz im Außenbereich
• für Einsatz im Baustellenbereich

Sicherheit:

• DIN EN 61439
• konform mit DIN VDE 0100-704
• DS-Zählerplatz nach
• DIN 43870/2
