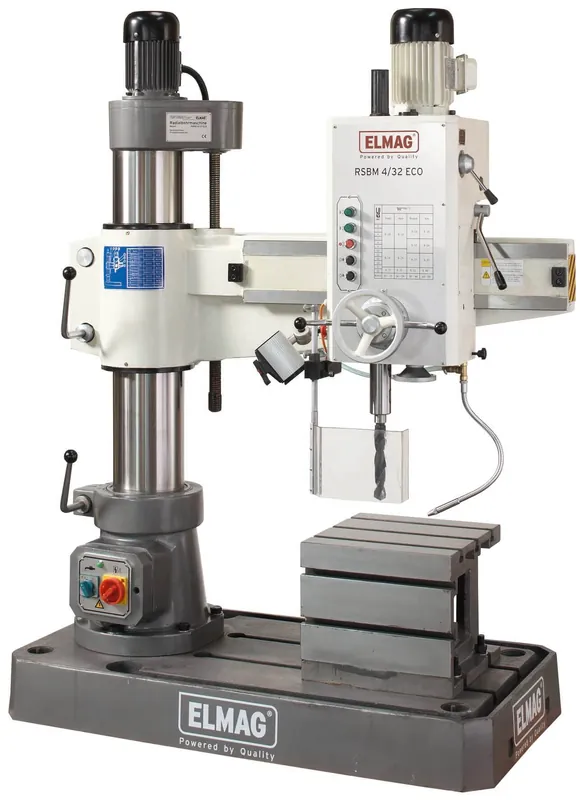

Schneller Versand ELMAG Radial-Säulenbohrmaschine RSBM 4-32 ECO

Das RSBM-Modell 4-32 ECO mit einer Bohrleistung von 32 mm ermöglicht eine flexible Positionierung des Bohrwerkzeugs entlang eines höhenverstellbaren Auslegers. Bei Distanzbohrungen kann ein zeitaufwändiges Umspannen weitgehend entfallen. Die RSBM ist daher eine optimale Lösung zu das Bohren, Reiben und Gewindeschneiden großer Werkstücke, wie z.B. Stahlträger, Schweißkonstruktionen oder Gussteile ideal zu den variablen Einsatz im Stahl- und Maschinenbau sowie zu die Gussteil-Nachbearbeitung. Ein besonders guter Einsatzbereich ist die verzugsfreie Bearbeitung von Grobblechen im Kessel- und Industrieofenbau, z.B. zu die Herstellung von Wärmetauscher- und Rohrhalteplatten.

Produktbeschreibung:

• verwindungssteife, hoch belastbare Auslegerkonstruktion mit massiver, geschliffener Stahlsäule
• Grundkörper aus stark verripptem, feinkörnigem Grauguss
• äußerst vibrationsarm und laufruhig
• superstarkes Antriebsaggregat 1.500 W, 400 Volt
• hydraulisch geschaltetes, im Ölbad laufendes Spindel- und Vorschubgetriebe, auch mechanisch schaltbar
• Getrieberäder aus Chrom-Nickel-Stahl, gehärtet und präzisionsgeschliffen
• 6 Drehzahlstufen
• einfache Drehzahl- und Vorschubeinstellung mittels Stellhebel
• Bohrspindel mit Präzisionslager, hohe Rundlaufgenauigkeit
• Rechts- und Linkslauf
• Bohrkopfhub mittels Hubspindelantrieb, gehärtete Hubspindel
• Ausleger-Führungsbahnen gehärtet und präzisionsgeschliffen
• Ausleger- und Bohrkopfkle mmung mechanisch
• automatischer Pinolenvorschub, 3-stufig
• Bohrspindelschutzabdeckung
• Bohrtiefenskala und -anschlag
• Bohrtischwürfel mit T-Nuten
• Halogen-Bohrtischbeleuchtung
• Maschinensockel mit T-Nuten
• integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel

Ausstattung:

• Schnellspannbohrfutter B 16, 1 – 16 mm
• Kegeldorn MK 4 – B 16
• Reduzierhülse MK 4 – MK 2
• Werkzeugsatz mit Austreibkeil
• Bedienungsanleitung – CE

Produktdaten:

• Gewindeschneidleistung: M22
• Spindelaufnahme: MK 4
• Drehzahlstufen: 6
• Pinolenhub: 240 mm
• T-Nutbreite Tisch-Sockel: 18 – 22 mm
• Bohrkopfhub: 500 mm
• Spindelausladung: 320 – 820 mm
• Bohrkopf drehbar: ± 180°
• Pinolenabstand Tisch: 0 – 500 mm
• Pinolenabstand Sockel: 860 mm
• Bohrtischfläche: 400 x 400 mm
• Bohrtischhöhe: 350 mm
• Hubspindelantrieb: 750 W
• Kühlmittelpumpe: 125 W
• Kühlmittelpumpenleistung: 25 l/min
• Pinolenvorschub: 0,10 – 1,25 mm/U
• Pinolenvorschubstufen: 3
• Kubatur: 400 x 400 x 500 mm
